Запобіжники – це перша лінія захисту електричної системи вашого автомобіля. Вони захищають проводку та електронні компоненти від перевантаження та короткого замикання. Коли в електричному колі виникає проблема, запобіжник бере удар на себе – він плавиться та розриває коло, запобігаючи серйозним пошкодженням дорогого обладнання. Розуміння того, як працюють запобіжники та як з ними поводитися, допоможе вам швидко вирішувати проблеми з електрикою та уникати небезпечних ситуацій.
Що таке автомобільний запобіжник
Автомобільний запобіжник – це плавкий елемент, що розриває електричне коло при перевищенні допустимого струму. По суті, це найслабша ланка в електричному ланцюгу, яка спеціально створена для того, щоб згоріти першою у разі проблеми. Основне призначення запобіжника – захист проводки від перегріву та можливого займання. Кожен запобіжник розрахований на певний номінальний струм, який безпечно може через нього проходити. Якщо струм перевищує цей номінал навіть на короткий час, запобіжник спрацьовує.

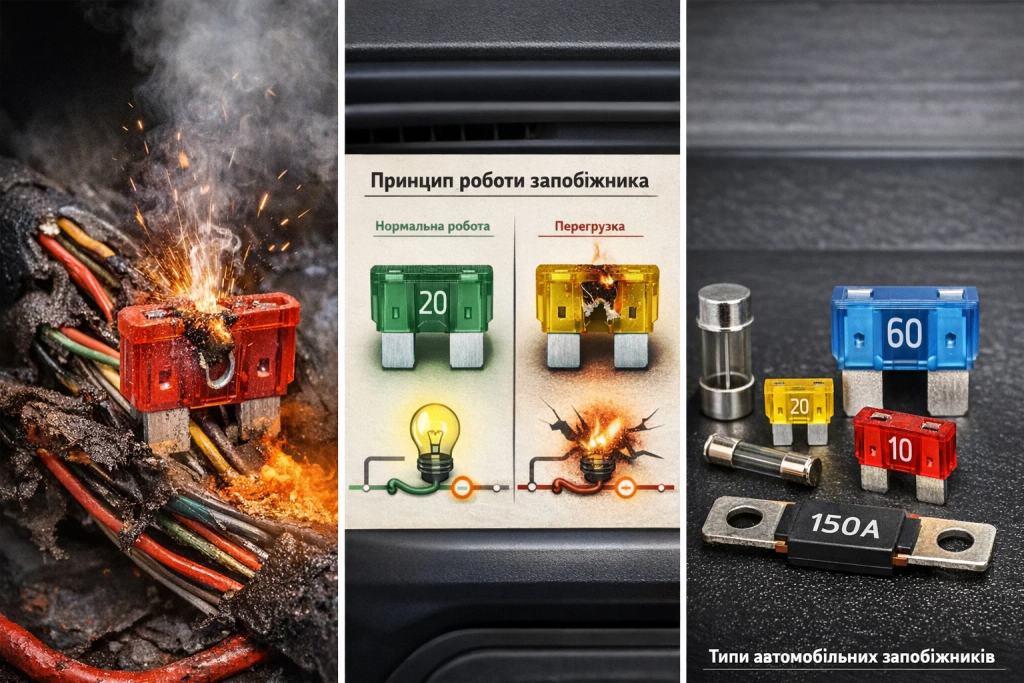

Принцип роботи

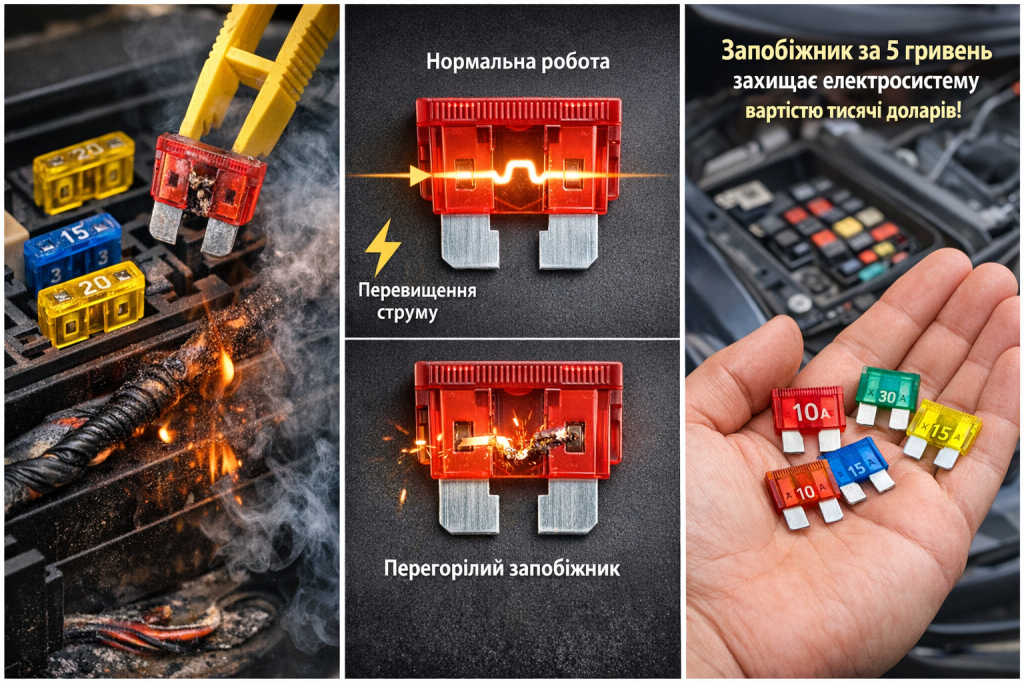

Принцип роботи запобіжника простий та надійний. Через запобіжник постійно проходить електричний струм до споживача – це може бути фара, склопідіймач, магнітола чи будь-який інший пристрій. Всередині запобіжника знаходиться тонка металева перемичка або плавка вставка. Коли струм перевищує номінал запобіжника, ця перемичка нагрівається та плавиться. Електричне коло миттєво розривається, і споживач знеструмлюється. Результат – проводка та дорогі електронні пристрої залишаються цілими та захищеними від пошкодження.
Чому важливі запобіжники
Без запобіжників навіть незначне коротке замикання може призвести до катастрофічних наслідків. Уявіть ситуацію: в проводці трапляється замикання, струм різко зростає, проводка починає нагріватися. Ізоляція плавиться, виникає відкритий вогонь – і ось уже ваш автомобіль горить. З запобіжниками сценарій зовсім інший: запобіжник миттєво згорає, розриває коло, і єдине що вам потрібно зробити – замінити його за одну хвилину. Запобіжник вартістю кілька гривень стає жертвою заради збереження електросистеми вартістю тисячі доларів. Це найдешевший та найефективніший спосіб захисту електрообладнання автомобіля.
Типи автомобільних запобіжників
В автомобілях використовуються різні типи запобіжників, які відрізняються за конструкцією, розмірами та призначенням. Розуміння цих відмінностей допоможе вам швидко знайти потрібний запобіжник та правильно його замінити.
За конструкцією
Циліндричні запобіжники
Циліндричні запобіжники – це старий тип, який зустрічається переважно на радянських автомобілях та старих іномарках. Вони виглядають як маленький циліндр зі скла або кераміки з металевими контактами по краях. Всередині видно тонку плавку нитку. Такі запобіжники використовувалися на ВАЗ 2101-2107 та інших старих моделях. Номінали зазвичай становлять 5А, 8А, 16А та 25А. Основні недоліки – їх легко розбити при заміні та важко витягнути з гнізда без спеціальних інструментів. Сьогодні циліндричні запобіжники практично не використовуються в нових автомобілях.

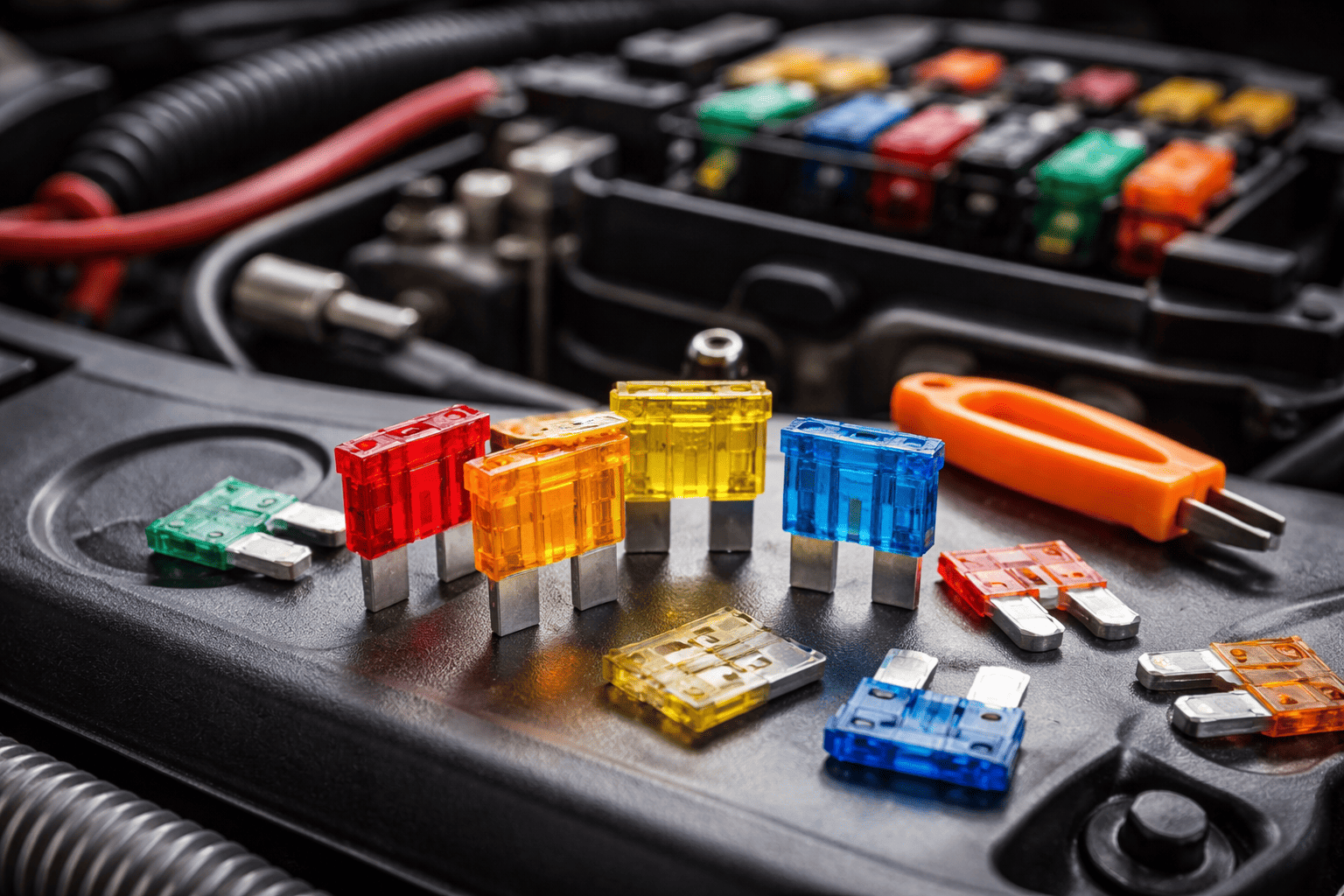

Ножові запобіжники
Ножові або штекерні запобіжники – найпоширеніший тип у сучасних автомобілях. Вони мають прозорий або напівпрозорий пластиковий корпус з двома плоскими металевими контактами, які схожі на ніжки. Завдяки прозорому корпусу можна легко побачити стан плавкої перемички всередині. Ножові запобіжники легко встановлювати та виймати, вони надійні та зручні у використанні. Існує кілька підтипів ножових запобіжників, які відрізняються розмірами та номіналами.
Mini запобіжники
Найменші ножові запобіжники розміром приблизно 10.9 × 3.6 × 16 мм. Номінали від 2А до 30А. Мають чітке колірне кодування для швидкої ідентифікації. Використовуються в більшості сучасних легкових автомобілів для захисту кіл освітлення, мультимедії, склопідіймачів та інших споживачів середньої потужності.
Standard запобіжники
Стандартні ножові запобіжники розміром близько 19.1 × 5.1 × 18.5 мм. Номінали від 5А до 40А. Це класичний розмір, який використовувався в автомобілях 1980-2000-х років. Зараз їх можна зустріти в старіших моделях авто та для захисту більш потужних електричних кіл.
Maxi запобіжники
Великі ножові запобіжники розміром приблизно 29.2 × 8.5 × 34.3 мм. Розраховані на номінали від 20А до 80А. Використовуються для захисту силових ланцюгів: системи охолодження двигуна, потужних електродвигунів, паливних насосів високої продуктивності. Часто встановлюються в комерційному транспорті та позашляховиках.
Mega запобіжники
Найбільші ножові запобіжники розміром близько 45 × 15 × 58 мм. Призначені для дуже високих струмів від 80А до 200А та більше. Зустрічаються в електромобілях, гібридних автомобілях та для захисту основних силових ланцюгів, таких як генератор або інвертор. У звичайних легкових автомобілях з двигунами внутрішнього згоряння практично не використовуються.
За призначенням
Звичайні плавкі запобіжники
Це одноразові запобіжники – після спрацювання вони повністю згорають і потребують заміни. Саме такі запобіжники використовуються в переважній більшості автомобілів. Вони прості, надійні та дешеві. Коли плавка вставка всередині перегорає, потрібно просто викинути старий запобіжник та встановити новий.
Автоматичні запобіжники
Багаторазові запобіжники, які працюють як автоматичні вимикачі. Після спрацювання їх можна скинути натисканням кнопки, і вони знову готові до роботи. Такі запобіжники рідко використовуються в автомобілях через вищу вартість та більші розміри. Їх можна зустріти в деяких американських автомобілях, морській техніці та спеціалізованому обладнанні. Перевага автоматичних запобіжників у тому, що їх не потрібно купувати та міняти, але недолік – при серйозних проблемах вони можуть не забезпечити достатнього захисту.
Колірне кодування ножових запобіжників
Для зручності та швидкої ідентифікації ножові запобіжники мають стандартизоване колірне кодування. Кожен номінал має свій колір, що дозволяє визначити потрібний запобіжник одним поглядом. Нижче наведена таблиця відповідності кольорів та номіналів для Mini та Standard запобіжників.
| Номінал | Колір |
| 2А | сірий |
| 3А | фіолетовий |
| 4А | рожевий |
| 5А | бежевий/світло-коричневий |
| 7.5А | коричневий |
| 10А | червоний |
| 15А | синій |
| 20А | жовтий |
| 25А | білий/прозорий |
| 30А | зелений |
| 35А | блакитний |
| 40А | помаранчевий |
Як визначити який запобіжник потрібен
Коли запобіжник згорає, важливо замінити його на точно такий самий. Є кілька способів визначити потрібний номінал та тип запобіжника.
За кольором
Найпростіший та найшвидший спосіб – подивитися на колір згорілого запобіжника. Завдяки стандартному колірному кодуванню ви можете просто запам’ятати колір або взяти запобіжник із собою в магазин та купити такий самий. Наприклад, якщо згорів червоний запобіжник, вам потрібен новий на 10А червоного кольору. Цей метод працює для всіх ножових запобіжників типу Mini та Standard.
За цифрами на корпусі
На кожному запобіжнику завжди вказано його номінал цифрами. Наприклад: 10А, 15А, 20А. Це максимальний струм у амперах, який запобіжник може витримувати без спрацювання. Цифри зазвичай надруковані на верхній частині корпусу і добре видно навіть у встановленому стані. Якщо колір вицвів або ви сумніваєтеся, цифри на корпусі – найнадійніший спосіб точно визначити номінал.
За схемою в інструкції
У більшості автомобілів на внутрішній стороні кришки блоку запобіжників надрукована схема. Вона показує розташування кожного запобіжника та його призначення. Наприклад: позиція F15 – фари ближнього світла, 10А. Така сама схема завжди є в інструкції з експлуатації автомобіля. За допомогою схеми ви можете знайти потрібний запобіжник не лише за номером, але й за функцією. Якщо перестали працювати склопідіймачі, схема підкаже, який саме запобіжник відповідає за них.
Чи можна встановлювати більший номінал?
НІ! Це надзвичайно небезпечно!
Запобіжник більшого номіналу не спрацює вчасно і не захистить проводку від перегріву. Якщо замість 10-амперного запобіжника встановити 20-амперний, проводка може пропускати через себе в два рази більший струм, ніж розрахована. Це призведе до перегріву, плавлення ізоляції та може закінчитися пожежею. Якщо запобіжник певного номіналу часто перегорає – це сигнал про проблему в електричній системі. Потрібно шукати причину несправності: коротке замикання, несправний споживач, пошкоджену проводку. Встановлення запобіжника більшого номіналу – це не рішення проблеми, а створення пожежної небезпеки.
«Запобіжник за 5 гривень захищає електросистему вартістю тисячі доларів – ніколи не намагайтеся ‘обдурити’ систему, встановлюючи дріт або потужніший номінал.»
Де знаходяться запобіжники в автомобілі
В сучасних автомобілях зазвичай є два або навіть три блоки запобіжників, розташовані в різних місцях. Кожен блок захищає певну групу електричних споживачів.
Основний блок у салоні
Найчастіше основний блок запобіжників розташований під панеллю приладів зліва від керма. Доступ до нього зазвичай відкривається зніманням невеликої пластикової панелі або відкриванням спеціальної кришки. Альтернативні місця розташування – під кермовою колонкою, в бардачку або під панеллю з боку пасажира. Цей блок захищає споживачі всередині салону: освітлення салону, склопідіймачі, центральний замок, аудіосистему, клімат-контроль, приладову панель та інші компоненти комфорту.
Додатковий блок у моторному відсіку
Другий блок запобіжників завжди знаходиться під капотом, зазвичай біля акумулятора або біля стійки з одного боку моторного відсіку. Він розміщений у герметичній пластиковій коробці з кришкою, яка захищає запобіжники від вологи, бруду та високих температур. Цей блок захищає потужні споживачі та системи двигуна: вентилятор охолодження, систему запуску (стартер), генератор, головне освітлення (фари), паливний насос, електричні насоси та інші важливі системи автомобіля.
Силовий блок
У деяких автомобілях, особливо з потужними двигунами, електромобілях або моделях з великою кількістю електрообладнання, може бути окремий силовий блок запобіжників. Він називається Power Distribution Box і використовує запобіжники типу Maxi та Mega для захисту кіл з дуже високими струмами. Такий блок може бути розташований під капотом поруч з основним блоком або в іншому технічному відсіку.
Приклади розташування у популярних автомобілях
Volkswagen Golf 4-5
Основний блок знаходиться зліва від керма за невеликою пластиковою панеллю, яка знімається руками без інструментів. Додатковий блок розташований у моторному відсіку зліва, біля акумулятора, в чорній пластиковій коробці.
Ford Focus 2-3
Основний блок розташований знизу панелі приладів зліва, доступ відкривається після зняття пластикової кришки. Додатковий блок у моторному відсіку біля акумулятора справа за ходом автомобіля.
Skoda Octavia Tour/A5
Основний блок зліва під панеллю керма, закритий знімною кришкою. Додатковий блок у моторному відсіку справа, над акумулятором.
Renault Megane 2-3
Основний блок внизу панелі зліва від керма. Додатковий блок під капотом у моторному відсіку, зазвичай біля аккумулятора зліва.
Як перевірити запобіжник
Є кілька способів перевірити стан запобіжника. Кожен метод має свої переваги, і ви можете вибрати найзручніший залежно від ситуації та доступних інструментів.
Візуальна перевірка
Найпростіший спосіб, який не потребує жодних інструментів. Акуратно вийміть запобіжник з гнізда, використовуючи спеціальний пінцет з блоку запобіжників або просто пальцями. Піднесіть запобіжник до світла і подивіться крізь прозорий пластиковий корпус. Всередині ви побачите металеву перемичку. Якщо перемичка цілісна та не має розривів – запобіжник справний. Якщо перемичка обірвана, розплавлена або на корпусі видно сліди почорніння – запобіжник згорів і потребує заміни.
Перевірка мультиметром
Якщо у вас є мультиметр, ви можете точно перевірити справність запобіжника. Встановіть мультиметр у режим прозвонювання або вимірювання опору. Притуліть щупи до металевих контактів запобіжника з обох боків. Якщо мультиметр пищить або показує нульовий опір – запобіжник справний, струм через нього проходить. Якщо тиша і мультиметр показує нескінченний опір – запобіжник згорів, перемичка всередині обірвана.
Перевірка без виймання
Для ножових запобіжників з відкритими контактами зверху можна перевірити справність без виймання. Увімкніть запалювання автомобіля. Встановіть мультиметр у режим вимірювання постійної напруги. Приторкніться червоним щупом до одного контакту запобіжника, чорним до кузова (маси). Якщо показує близько 12В – на цьому контакті є живлення. Тепер перевірте другий контакт. Якщо на обох контактах напруга 12В – запобіжник справний, струм проходить. Якщо на одному контакті 12В, а на другому 0В – запобіжник згорів, струм не проходить через перемичку.
Набір для перевірки з лампочкою-індикатором
Існують спеціальні інструменти для швидкої перевірки електричних кіл. Це пристрій у формі запобіжника з вбудованою лампочкою-індикатором. Ви просто виймаєте підозрілий запобіжник і на його місце встановлюєте тестер. Якщо лампочка світиться – коло справне, є живлення і немає обриву. Якщо лампочка не світиться – проблема в колі, можливо обрив проводки або несправний споживач. Такі тестери дуже зручні для швидкої діагностики.
Заміна запобіжника
Заміна запобіжника – проста процедура, яку може виконати будь-який водій. Головне дотримуватися правильної послідовності дій та використовувати запобіжник відповідного номіналу.
Покрокова інструкція
- Вимкніть запалювання автомобіля. Це важливо для безпеки – деякі кола можуть бути під напругою навіть з вийнятим запобіжником.
- Знайдіть потрібний блок запобіжників у салоні або під капотом, зніміть кришку.
- Визначте згорілий запобіжник за схемою на кришці блоку або за ознакою несправності.
- Акуратно вийміть запобіжник, використовуючи спеціальний пластиковий пінцет, який зазвичай знаходиться в блоці запобіжників, або руками.
- Переконайтеся, що новий запобіжник має точно такий самий номінал, як старий.
- Встановіть новий запобіжник у гніздо, переконавшись, що він надійно вставлений.
- Увімкніть запалювання та перевірте роботу відповідного споживача.
Що робити, якщо запобіжник знову згорає
Не ставте запобіжник більшого номіналу! Шукайте причину.
Якщо новий запобіжник перегорає відразу або через короткий час, це чіткий сигнал про серйозну проблему в електричній системі. Можливі причини:
- Коротке замикання в проводці – найчастіша причина
- Несправний споживач (моторчик склопідіймача, насос омивача, вентилятор)
- Вода у блоці запобіжників або в роз’ємах проводки
- Перетерта або пошкоджена ізоляція проводів
У такій ситуації потрібно провести діагностику електричної системи, знайти та усунути причину. Можливо, знадобиться звернутися до автоелектрика.
«Якщо запобіжник згорає вдруге після заміни – це не запобіжник поганий, це сигнал про серйозну проблему в електросистемі, яку потрібно знайти та усунути.»
Тимчасова заміна – що можна і що не можна
МОЖНА тимчасово:
- Переставити запобіжник з некритичного кола (наприклад, з прикурювача або підігріву сидінь) до критичного кола (фари, паливний насос).
- Використати запобіжник меншого номіналу – він буде частіше спрацьовувати, але це безпечно для проводки.
КАТЕГОРИЧНО НЕ МОЖНА:
- Встановлювати замість запобіжника дріт, скріпку, фольгу або будь-який інший металевий предмет. Це пряма дорога до пожежі у автомобілі!
- Використовувати запобіжник більшого номіналу – проводка не розрахована на такий струм і може загорітися.
Де купити запобіжники
Набори запобіжників
Найзручніше рішення – купити готовий набір запобіжників різних номіналів у компактній коробці. Такі набори зазвичай містять 100-200 штук запобіжників найпоширеніших номіналів від 2А до 30А. Вартість набору становить від 100 до 300 гривень залежно від кількості та якості. Переваги набору очевидні: потрібні запобіжники завжди під рукою, ви не витрачаєте час на пошуки, і вартість однієї штуки в наборі значно менша. Такий набір може лежати в бардачку роками і врятувати вас у найнесподіваніший момент.
Оригінал чи аналог
Оригінальні запобіжники від виробника автомобіля коштують дорожче, але гарантують якість та точну відповідність номіналу. Аналоги від сторонніх виробників дешевші, але якість може відрізнятися. Деякі дешеві запобіжники можуть мати неточний номінал або нестабільно працювати. Проте для більшості ситуацій якісні аналоги цілком підходять. Головне при виборі – переконатися, що номінал та розмір точно відповідають потрібному. Купуйте запобіжники в перевірених магазинах автозапчастин, уникайте надто дешевих варіантів з сумнівних джерел.
Запобіжники – це дешевий та надзвичайно ефективний спосіб захисту електричної системи автомобіля. Розуміння того, як вони працюють, де знаходяться та як їх правильно замінювати, робить вас більш впевненим водієм. Завжди тримайте запасний набір запобіжників у автомобілі – вони займають мінімум місця, але можуть врятувати ситуацію. Пам’ятайте золоте правило: ніколи не встановлюйте замість запобіжника дріт або запобіжник більшого номіналу. Якщо запобіжник перегорає часто, не боріться з наслідками – шукайте причину несправності. Це може бути сигналом про серйозні проблеми, які потребують негайної уваги. Берегти електросистему автомобіля просто, якщо правильно використовувати запобіжники та не нехтувати правилами безпеки.
