Як підготувати електромережу будинку до електромобіля

Покупка електромобіля завжди змінює ваші звички в пересуванні, але якщо це електрокар, то й вимоги до вашого житла. Але багато хто перед покупкою зосереджуються лише на виборі моделі авто, ємності батареї чи кольорі салону, залишаючи питання зарядки “на потім”. Проте реальність така, що електрокар стає найпотужнішим стаціонарним споживачем енергії у вашому домі. Його підключення до непідготовленої мережі може призвести до постійного спрацювання автоматів, плавлення розеток або навіть пошкодження електроніки самого автомобіля.

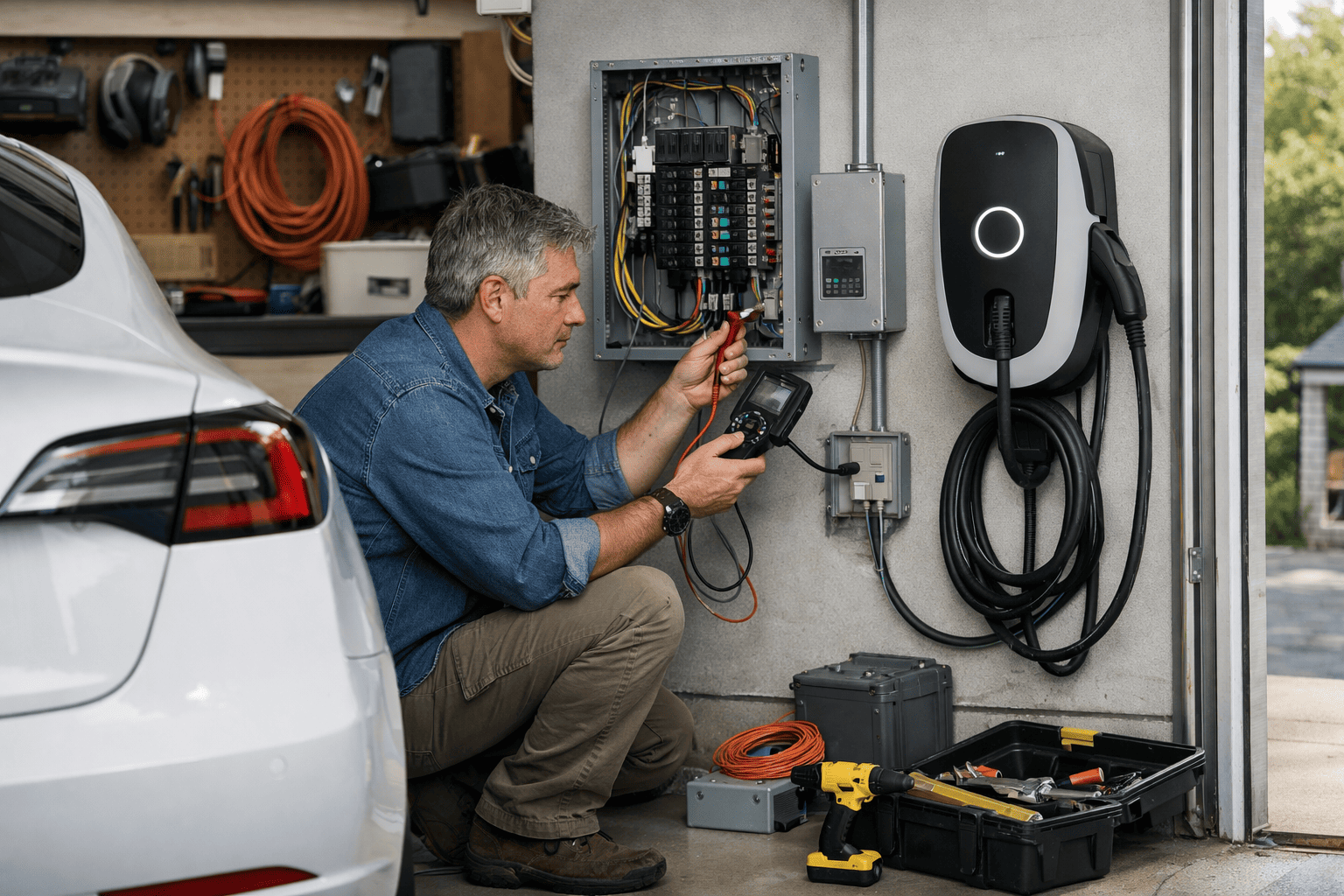

Щоб уникнути неприємних сюрпризів у перший же день володіння авто, необхідно провести ретельну ревізію та модернізацію домашньої електросистеми. Цей процес вимагає розуміння фізики, правильних розрахунків та вибору надійного обладнання. У цій статті ми послідовно розберемо кожен етап підготовки: від аналізу ввідної потужності до вибору правильної автоматики захисту.

Аудит ввідної потужності та кількості фаз

Перш ніж планувати прокладання кабелю, потрібно з’ясувати, скільки енергії ви можете використати. Більшість будинків, спроектованих 15–20 років тому, мають стандартний ліміт договірної потужності на рівні 5–7 кВт. Для побутових потреб того часу цього було достатньо, але сучасний будинок споживає значно більше.

Давайте проаналізуємо типове вечірнє навантаження. Коли ви повертаєтеся додому, одночасно можуть працювати:

• Електричний бойлер (нагрів води) — 1,5–2 кВт.
• Електрочайник або кавомашина — 2 кВт.
• Духова шафа або індукційна плита — від 3 до 7 кВт.
• Пральна машина та інша дрібна техніка — 1–2 кВт.
• Системи опалення (електрокотел або тепловий насос) взимку — від 3 до 10 кВт.

Навіть без електромобіля пікове споживання може сягати 8–10 кВт. Штатний зарядний пристрій електрокара споживає мінімум 2,5–3 кВт, а настінна зарядна станція — від 7 до 22 кВт. Якщо підключити авто до мережі з лімітом 5 кВт, коли вдома працює хоча б чайник і бойлер, ввідний автомат гарантовано вимкнеться через перевантаження.

Що необхідно зробити:

1. Перевірте договір з оператором системи розподілу (обленерго). Знайдіть пункт “договірна потужність”. Для комфортного користування електрокаром без постійного контролю за іншими приладами рекомендовано мати від 12 до 15 кВт виділеної потужності.
2. Визначте тип вводу (кількість фаз):
   • Однофазний ввід (220 В). Дозволяє заряджати авто з максимальною потужністю до 7,4 кВт (32А). Це прийнятний варіант для гібридів (PHEV) або електрокарів з невеликою батареєю (до 40–50 кВт·год). Повна зарядка батареї на 90 кВт·год займе понад 12–14 годин.
   • Трифазний ввід (380 В). Це оптимальний стандарт для сучасного будинку. Він дозволяє встановити станцію на 11 кВт або 22 кВт. Це скорочує час повної зарядки великої батареї до 5–7 годин, що дозволяє повністю відновити запас ходу за ніч.

Якщо потужності недостатньо, варто завчасно подати заяву на її збільшення. Ця процедура платна і може зайняти певний час, тому починати її варто ще до покупки автомобіля.

Прокладання виділеної кабельної лінії

Використання існуючих розеток у гаражі або звичайних побутових подовжувачів — це найпоширеніша помилка. Електромобіль створює специфічне навантаження на мережу: це тривале проходження високих струмів. Звичайна побутова розетка (стандарт Schuko) розрахована на короткочасні піки навантаження (наприклад, включення пилососа на 20 хвилин). Якщо через неї пропускати максимальний струм протягом 8–10 годин щодня, контакти неминуче ослабнуть, почнуть грітися і плавити корпус.

Для зарядки електромобіля завжди прокладається окрема виділена лінія безпосередньо від головного розподільчого щита. Це виключає навантаження на існуючу квартирну проводку і мінімізує кількість з’єднань, які є потенційними місцями нагріву.

Вимоги до кабелю:

• Матеріал жили. Використовуйте виключно мідний кабель. Алюміній має більший опір і схильність до окислення, що неприпустимо для таких навантажень усередині приміщень. Оптимальний вибір — кабель марки ВВГнг або ВВГнг-LS (не підтримує горіння).
• Переріз провідника (на цьому параметрі краще не можна економити:
  • Для однофазної зарядки (до 7 кВт / 32А) рекомендується кабель 3*6 мм². Використання 4 мм² допустиме лише на коротких відстанях, але 6 мм² дає необхідний запас надійності та зменшує нагрів.
  • Для трифазної зарядки (11–22 кВт) використовуйте кабель 5*4 мм² або
    5*6 мм². Навіть якщо ваш поточний автомобіль підтримує лише 11 кВт (16А), краще прокласти кабель із запасом під 22 кВт (32А) на майбутнє, щоб не переробляти ремонт через кілька років.

Також враховуйте довжину лінії. Якщо відстань від щитка до місця зарядки перевищує 30–40 метрів, відбувається падіння напруги. У такому разі переріз кабелю потрібно збільшувати на один щабель (наприклад, з 6 мм² до 10 мм²), щоб енергія доходила до авто, а не витрачалася на нагрів землі чи стін.

Організація правильного заземлення

Наявність якісного заземлення — це обов’язкова умова для початку процесу зарядки. Сучасні електромобілі оснащені системами самодіагностики. Перед тим як подати напругу на батарею, бортова електроніка перевіряє ланцюг “фаза-нуль-земля”. Якщо заземлення відсутнє або його опір занадто високий, машина видасть помилку і не почне заряджатися.

Крім того, це питання безпеки. Металевий корпус автомобіля під час зарядки пов’язаний з мережею будинку. У випадку пробою ізоляції всередині зарядного пристрою або автомобіля, електричний струм піде в землю через захисний провідник. Якщо заземлення немає, корпус машини опиниться під напругою 220 вольт, що створює смертельну небезпеку при дотику.

Основні моменти щодо заземлення:

• Опір контуру. Для коректної роботи електроніки більшості електрокарів опір заземлення має бути якомога нижчим. Хоча стандарти допускають вищі значення, на практиці бажано досягти показника не більше 4–10 Ом.
• Тип системи. Найкращим варіантом є повноцінний контур, виконаний за схемою трикутника (або глибинне модульне заземлення), з’єднаний з шиною заземлення в щитку.
• Заборона “занулення”: Категорично заборонено з’єднувати нульовий робочий провідник із заземлюючим контактом у розетці. Це створює ризик ураження струмом у разі аварії на лінії електропередач (обрив нуля на підстанції).

Якщо у вас старий будинок, обов’язково запросіть електрика для вимірювання опору існуючого заземлення. З часом металеві електроди в землі кородують, і ефективність захисту знижується.

Вибір зарядного обладнання

Багато власників-початківців вважають, що достатньо купити якісну розетку. Однак для регулярної експлуатації потрібен спеціалізований пристрій. Штатна “зарядка-цеглина”, що йде в комплекті з авто, зазвичай призначена для аварійних випадків, має малу потужність і не має необхідних ступенів захисту для постійного використання.

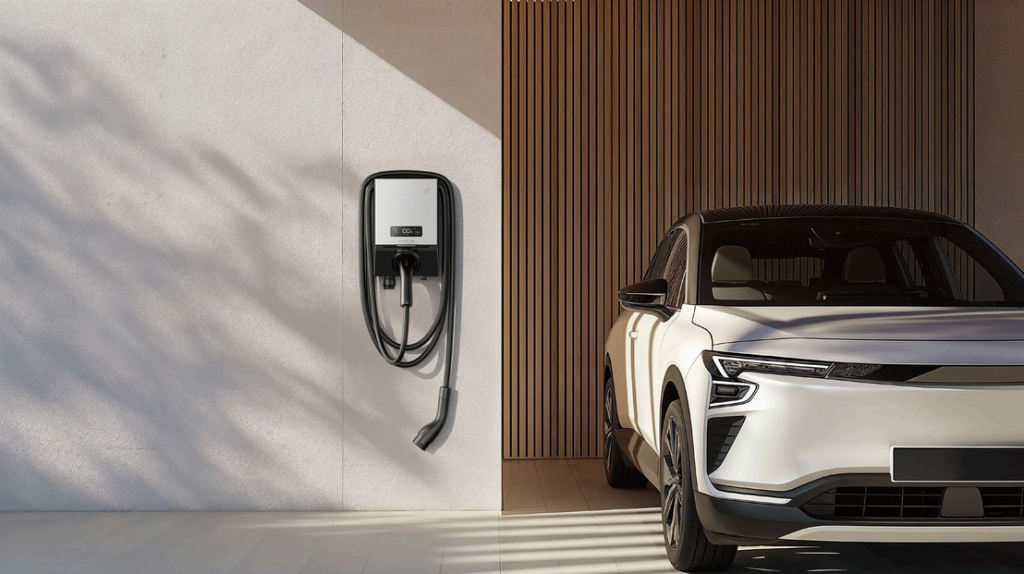

Для домашніх умов найкращим рішенням є встановлення настінної станції. Ринок пропонує безліч варіантів, але тут важливо не помилитися з виробником, адже від цього залежить цілісність дорогого інвертора вашого авто. Багато власників електрокарів рекомендують якісні та надійні зарядні станції в electrica-shop.com.ua. На цьому ресурсі представлені сертифіковані пристрої, які пройшли перевірку на сумісність з різними марками електромобілів та адаптовані до особливостей вітчизняних електромереж. Вибір перевіреного постачальника гарантує, що пристрій матиме реальні, а не завищені на папері характеристики безпеки.

При виборі станції зверніть увагу на такі функції:

Захисна автоматика у щитку

Захист лінії зарядки — це комплексне завдання. Недостатньо поставити один автоматичний вимикач. Щоб убезпечити обладнання та людей, у розподільчому щитку має бути встановлено три рівні захисту:

Місце встановлення та ергономіка

Визначення місця для монтажу зарядної станції впливає на зручність щоденного користування. Важливо продумати сценарії паркування та розташування зарядного порту на самому автомобілі.

Фактори, які варто врахувати:

Як бачите, підготовка будинку до появи електрокара вимагає часу та фінансових вкладень. Може здатися, що це занадто складно: міняти автомати, тягнути нові кабелі, робити заземлення. Проте це базова необхідність для безпечної експлуатації потужного електрообладнання.

Пам’ятайте, що електромобіль потребує відповідного ставлення. Не економте на кабелях та захисті, довіряйте монтаж кваліфікованим електрикам, і перехід на екологічний транспорт принесе вам лише позитивні емоції та комфорт.

• Матеріал жили. Використовуйте виключно мідний кабель. Алюміній має більший опір і схильність до окислення, що неприпустимо для таких навантажень усередині приміщень. Оптимальний вибір — кабель марки ВВГнг або ВВГнг-LS (не підтримує горіння).
• Переріз провідника (на цьому параметрі краще не можна економити:
  • Для однофазної зарядки (до 7 кВт / 32А) рекомендується кабель 3*6 мм². Використання 4 мм² допустиме лише на коротких відстанях, але 6 мм² дає необхідний запас надійності та зменшує нагрів.
  • Для трифазної зарядки (11–22 кВт) використовуйте кабель 5*4 мм² або 5*6 мм². Навіть якщо ваш поточний автомобіль підтримує лише 11 кВт (16А), краще прокласти кабель із запасом під 22 кВт (32А) на майбутнє, щоб не переробляти ремонт через кілька років.
  • Тип конектора. Type 1 для авто зі США/Азії або Type 2 для європейських моделей. Універсальним рішенням є станція з розеткою Type 2 — до неї можна підключити будь-який кабель.
  • Регулювання потужності. Можливість вручну або через додаток обмежувати струм зарядки. Це корисно, якщо у вас тимчасово обмежена ввідна потужність.
  • Балансування навантаження. Це розумна система, яка вимірює загальне споживання будинку. Якщо ви вмикаєте електроплиту, станція автоматично знижує швидкість зарядки авто, щоб не вибив загальний автомат. Коли плита вимикається, зарядка знову прискорюється.
  • Розумні функції. Наявність Wi-Fi дозволяє керувати процесом зі смартфона, налаштовувати розклад (наприклад, заряджатися тільки вночі за дешевим тарифом) та відстежувати статистику витрат.
  1. Автоматичний вимикач (захист від короткого замикання та перевантаження). Його номінал підбирається виключно під переріз кабелю, а не під потужність станції. Для кабелю 6 мм² зазвичай встановлюють автомат на 32А або 40А. Характеристика відключення — “C” (стандартна) або “B” (більш чутлива).
  2. Пристрій захисного відключення (ПЗВ) або диференційний автомат. Це пристрій, який захищає від удару струмом при витоку. Тут є важливий нюанс: звичайні побутові ПЗВ типу “АС” (які реагують лише на змінний струм витоку) для електромобілів не підходять. При зарядці авто використовується перетворення змінного струму в постійний. У разі несправності можливий витік постійного струму, який засліплює звичайне ПЗВ, і воно перестає працювати. Необхідно встановлювати ПЗВ Типу А (чутливе до пульсуючого постійного струму) або, ідеально, Типу B (всережимне). Деякі сучасні зарядні станції вже мають вбудований захист від витоку постійного струму (6mA DC RCD). У такому разі в щитку достатньо встановити ПЗВ Типу А.
  3. Реле напруги. Це захист автомобіля від стрибків напруги в зовнішній мережі. Якщо через аварію на підстанції напруга підскочить до 280–300 вольт, бортовий зарядний модуль електрокара може згоріти. Реле напруги (наприклад, Zubr) миттєво знеструмить лінію при виході показників за безпечні межі, зберігши дорогу електроніку авто.

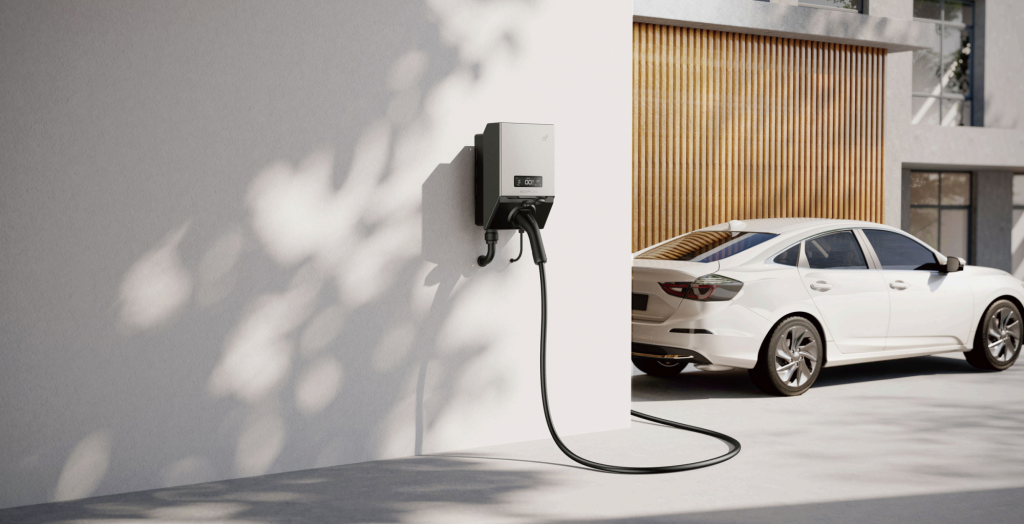

  • Розташування лючка зарядки. У різних авто він знаходиться в різних місцях: спереду по центру (Nissan Leaf, Renault Zoe), на передньому крилі (Audi e-tron, Porsche Taycan) або ззаду біля фари (Tesla, європейські VW). Станцію слід розмістити так, щоб кабель вільно діставав до порту без сильного натягу.
  • Висота монтажу. Рекомендована висота — 120–150 см від рівня підлоги. Це зручно для управління, і дисплей станції буде знаходитися на рівні очей.
  • Захист від погодних умов. Якщо станція встановлюється на вулиці, вона повинна мати ступінь захисту не нижче IP54 (захист від бризок та пилу) та ударостійкість IK08/IK10. Бажано передбачити навіс, щоб захистити корпус від прямого сонячного проміння влітку (перегрів може знижувати швидкість зарядки) та від налипання мокрого снігу взимку.
  • Організація кабелю. Довгий кабель, що лежить на підлозі — це незручно і брудно. Передбачте спеціальний тримач для змотування кабелю та фіксатор для зарядного пістолета, коли він не використовується.

Як бачите, підготовка будинку до появи електрокара вимагає часу та фінансових вкладень. Може здатися, що це занадто складно: міняти автомати, тягнути нові кабелі, робити заземлення. Проте це базова необхідність для безпечної експлуатації потужного електрообладнання.

Пам’ятайте, що електромобіль потребує відповідного ставлення. Не економте на кабелях та захисті, довіряйте монтаж кваліфікованим електрикам, і перехід на екологічний транспорт принесе вам лише позитивні емоції та комфорт.
