Шрус: наружный и внутренний

ШРУС (граната) — критически важный узел переднеприводных и полноприводных авто. Отвечает за передачу крутящего момента на колеса при любых углах поворота руля и работе подвески. Без этого элемента невозможно управлять машиной с передним приводом. В статье разберем конструкцию, признаки неисправности и методы проверки обоих типов шарниров.

Что такое ШРУС и зачем он нужен

ШРУС расшифровывается как Шарнир Равных Угловых Скоростей. Его задача — передавать крутящий момент от коробки передач к ведущим колесам, сохраняя постоянную скорость вращения независимо от угла поворота. Когда вы крутите руль, колеса поворачиваются относительно кузова, но продолжают получать энергию от двигателя — это и есть работа ШРУСа.

В народе деталь называют «гранатой» из-за характерной формы корпуса, напоминающей боевой снаряд. На каждом переднем колесе установлено два шарнира: наружный (ближе к колесу) и внутренний (ближе к коробке передач). Они отличаются конструкцией и выполняют разные функции.

История и эволюция

До появления переднего привода автомобили использовали карданные шарниры — простые крестовины. Но такая конструкция не могла передавать момент при больших углах поворота колес. Шарниры равных угловых скоростей изобрели в середине XX века специально для переднеприводных машин. Современные ШРУСы способны работать при углах до 45 градусов без потери эффективности.

Наружный ШРУС — конструкция и принцип работы

Устройство наружного шарнира

Наружный ШРУС имеет шариковую конструкцию. Основные компоненты:

• Сферический корпус — совмещен с ведомым валом, который идет к ступице колеса. Внутри корпуса выфрезерованы шесть канавок специальной изогнутой формы.
• Шаровая обойма — внутренняя часть, соединенная с ведущим валом от коробки передач. На внешней поверхности обоймы тоже шесть канавок, расположенных зеркально к канавкам корпуса.
• Шесть шариков — находятся между канавками корпуса и обоймы. При повороте колеса шарики перекатываются по канавкам, обеспечивая передачу момента под любым углом.
• Сепаратор — металлическое кольцо с отверстиями, удерживает шарики на одинаковом расстоянии друг от друга и не дает им выпасть.
• Пыльник с хомутами — резиновый или термопластовый чехол, защищающий механизм от грязи и воды.
• Смазка ШРУС — специальная густая смазка заполняет все внутреннее пространство.

Функции наружного ШРУСа

Основная задача наружного шарнира — передавать крутящий момент при любых углах поворота руля. Когда вы выворачиваете колеса до упора, угол между валами достигает 45 градусов, но шарики продолжают плавно перекатываться по канавкам, обеспечивая равномерное вращение.

Наружный ШРУС также компенсирует вертикальные перемещения колеса при работе подвески. Когда машина проезжает яму или кочку, колесо двигается вверх-вниз, изменяя угол между приводом и ступицей.

Максимальные нагрузки возникают при резких поворотах с полностью вывернутыми колесами под газом — именно в таких режимах шарнир изнашивается быстрее всего.

Внутренний ШРУС — конструкция и особенности

Устройство внутреннего шарнира (триподного)

Внутренний ШРУС имеет принципиально другую конструкцию, называемую триподной (трехлучевой). Компоненты:

• Корпус-стакан — цилиндрический корпус с тремя продольными канавками внутри. Крепится к коробке передач или раздаточной коробке.
• Трехлучевая вилка (трипод) — деталь в форме трехконечной звезды, насаженная на вал привода. На каждом луче установлен ролик.
• Три ролика на игольчатых подшипниках — цилиндрические ролики свободно вращаются и перемещаются вдоль канавок корпуса. Внутри роликов установлены игольчатые подшипники для снижения трения.
• Пыльник — обычно больше по размеру, чем на наружном ШРУСе, так как должен компенсировать большее осевое смещение.
• Специальная высокотемпературная смазка — отличается от смазки наружного шарнира, работает при более высоких температурах вблизи двигателя.

Функции внутреннего ШРУСа

Основная задача внутреннего шарнира — компенсировать несоосность между коробкой передач и приводным валом. Двигатель и КПП установлены на эластичных опорах и постоянно колеблются при работе. Внутренний ШРУС поглощает эти колебания.

Триподная конструкция позволяет приводу менять длину на 2-4 сантиметра. Ролики свободно перемещаются вдоль канавок корпуса, компенсируя удлинение или укорочение привода при ходах подвески и колебаниях силового агрегата.

Углы работы внутреннего ШРУСа меньше, чем у наружного — обычно до 20 градусов. Зато он лучше справляется с осевыми смещениями.

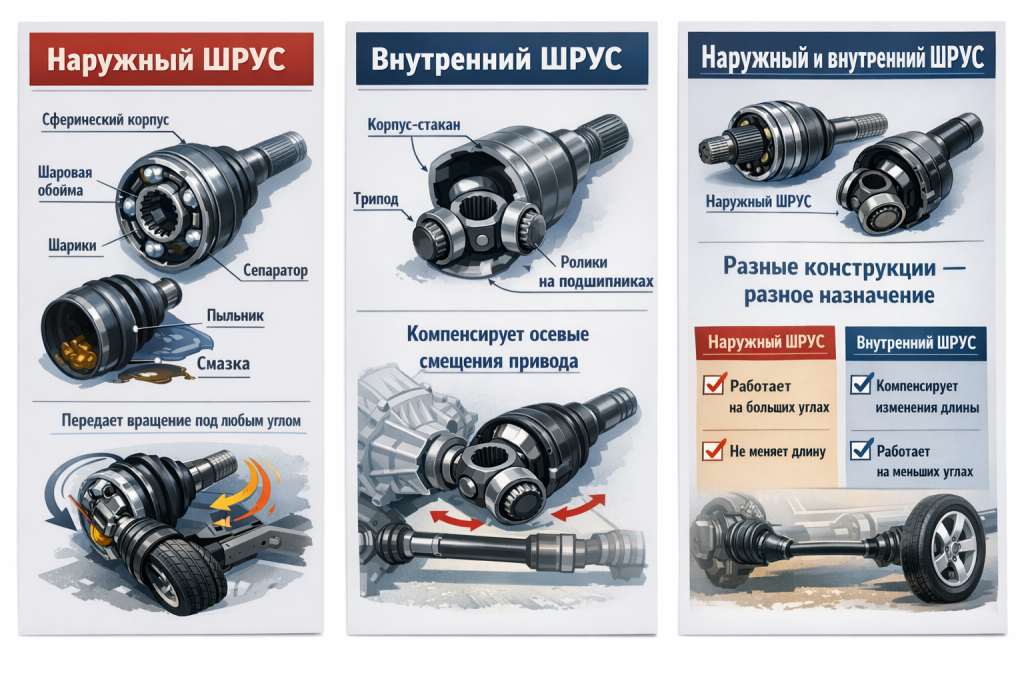

Почему внутренние и наружные ШРУСы разные

Разные режимы работы требуют разной конструкции. Наружный шарнир постоянно работает при больших углах (особенно при поворотах), но практически не меняет длину. Шариковая конструкция идеально подходит для таких условий.

Внутренний шарнир работает при меньших углах, зато постоянно меняет длину из-за колебаний двигателя и работы подвески. Триподная конструкция с подвижными роликами решает эту задачу эффективнее.

Признаки неисправности ШРУСа

Общие симптомы

Характерный хруст при движении — главный признак износа шарнира. Звук напоминает перекатывание камней или щелчки металла по металлу.

Вибрация руля или кузова появляется при равномерном движении, усиливается с ростом скорости.

Рывки при разгоне возникают из-за заеданий изношенных деталей под нагрузкой.

Следы смазки на внутренней стороне колесного диска указывают на порванный пыльник.

Треснувший пыльник — первый тревожный звонок, после которого ШРУС живет недолго.

Признаки неисправности наружного ШРУСа

Хруст появляется в характерных ситуациях:

1. При резком трогании с места с вывернутыми колесами — шарнир испытывает максимальную нагрузку.
2. При поворотах — чем круче поворот, тем громче хруст. На прямой дороге изношенный наружный ШРУС может вообще не издавать звуков.

Важная диагностическая особенность: если хрустит при повороте налево, неисправен правый ШРУС, и наоборот. Это связано с тем, что при повороте налево правое колесо идет по внешнему радиусу и нагружает шарнир сильнее. «Хруст при повороте налево означает проблему с правым ШРУСом — шарниры работают под максимальной нагрузкой на противоположной стороне от направления поворота.»

Признаки неисправности внутреннего ШРУСа

Симптомы отличаются от наружного:

1. Хруст при езде по ямам и неровностям — триподный шарнир нагружается при вертикальных колебаниях подвески.
2. Вибрация на скорости 60-120 км/ч передается на кузов и руль. Изношенные ролики создают дисбаланс вращающихся деталей.
3. Биение в руль при ускорении ощущается как толчки через рулевое колесо.
4. Рывки даже на прямой дороге без поворотов — характерный признак именно внутреннего ШРУСа.
5. Хруст под нагрузкой усиливается с пассажирами в машине или грузом в багажнике. Задняя часть опускается, передняя приподнимается, ось максимально изгибается.

Как проверить ШРУС не снимая колеса

Проверка наружного ШРУСа

Метод 1 (в движении):

• Найдите ровную площадку или пустую парковку.
• Вывернуть руль до упора влево.
• Резко тронуться с места — не обязательно буксовать, достаточно активного разгона.
• Прислушаться к звукам справа — хруст укажет на изношенный правый наружный ШРУС.
• Повторить с рулем, вывернутым до упора вправо, проверить левую сторону.

Метод 2 (на месте):

• Поднять переднюю часть авто домкратом, зафиксировать на подставках.
• Завести двигатель, включить первую передачу — колесо начнет вращаться.
• Поворачивать колесо руками влево-вправо, изменяя угол работы шарнира.
• Прислушаться к хрусту — изношенный ШРУС выдаст себя характерными щелчками.

Проверка внутреннего ШРУСа

Метод 1 (ямы):

• Проехать по грунтовой дороге с ямами и колдобинами на небольшой скорости.
• Хруст и стуки при проезде неровностей укажут на внутренний ШРУС.

Метод 2 (с грузом):

• Загрузить багажник тяжелыми предметами или посадить двух пассажиров на заднее сиденье.
• Передняя часть машины поднимется, привод максимально изогнется.
• Резко тронуться с места — хруст укажет на проблему с внутренним шарниром.

Метод 3 (торможение):

• Разогнаться до 40-50 км/ч и резко затормозить.
• При торможении передняя часть опускается, нагружая внутренние ШРУСы.
• Хруст во время торможения — признак износа внутреннего шарнира.

Визуальная проверка

Осмотреть пыльники на трещины и разрывы — удобно делать при повернутых колесах, когда привод максимально виден.

Проверить хомуты на затяжку — ослабленный хомут пропускает смазку и грязь.

Искать следы вытекшей смазки на внутренней стороне колесного диска и элементах подвески.

Проверить люфт — взяться за вал привода двумя руками и покачать вверх-вниз, влево-вправо. Ощутимый люфт указывает на сильный износ.

Пыльник и смазка ШРУСа

Роль пыльника

Пыльник защищает ШРУС от грязи и воды. Без этой защиты шарнир разрушается за считанные недели. Песок и вода попадают внутрь, работают как абразив, быстро изнашивая прецизионные поверхности шариков и канавок.

«80% поломок ШРУСа начинаются с маленькой трещины в пыльнике — проверяйте резиновые чехлы каждые 10 тысяч км, это займет 5 минут и сэкономит сотни долларов.»

Существует два типа пыльников:

• Резиновые — дешевле, эластичные, но трескаются от перепадов температур и старения. Срок службы 3-5 лет.
• Термопластовые — дороже на 30-50%, но служат дольше, устойчивы к морозам и маслам. Срок службы 5-7 лет.

Замена пыльника

Менять пыльник нужно при первых признаках трещин, не дожидаясь полного разрыва. Процесс замены:

• Снять колесо и вывесить машину.
• Демонтировать ШРУС — отсоединить от ступицы или от коробки передач, в зависимости от того, какой шарнир меняете.
• Удалить старую смазку, промыть детали бензином или керосином.
• Осмотреть шарики или ролики на износ — если есть выработка, лучше менять весь ШРУС.
• Установить новый пыльник на вал.
• Заложить свежую смазку внутрь шарнира и пыльника.
• Затянуть хомуты специальным инструментом или плоскогубцами.

Стоимость замены пыльника в сервисе 20-30 долларов плюс цена самого пыльника (5-15 долларов). Если затянуть и не заменить пыльник вовремя, придется менять весь ШРУС за 100-200 долларов.

Смазка для ШРУСа

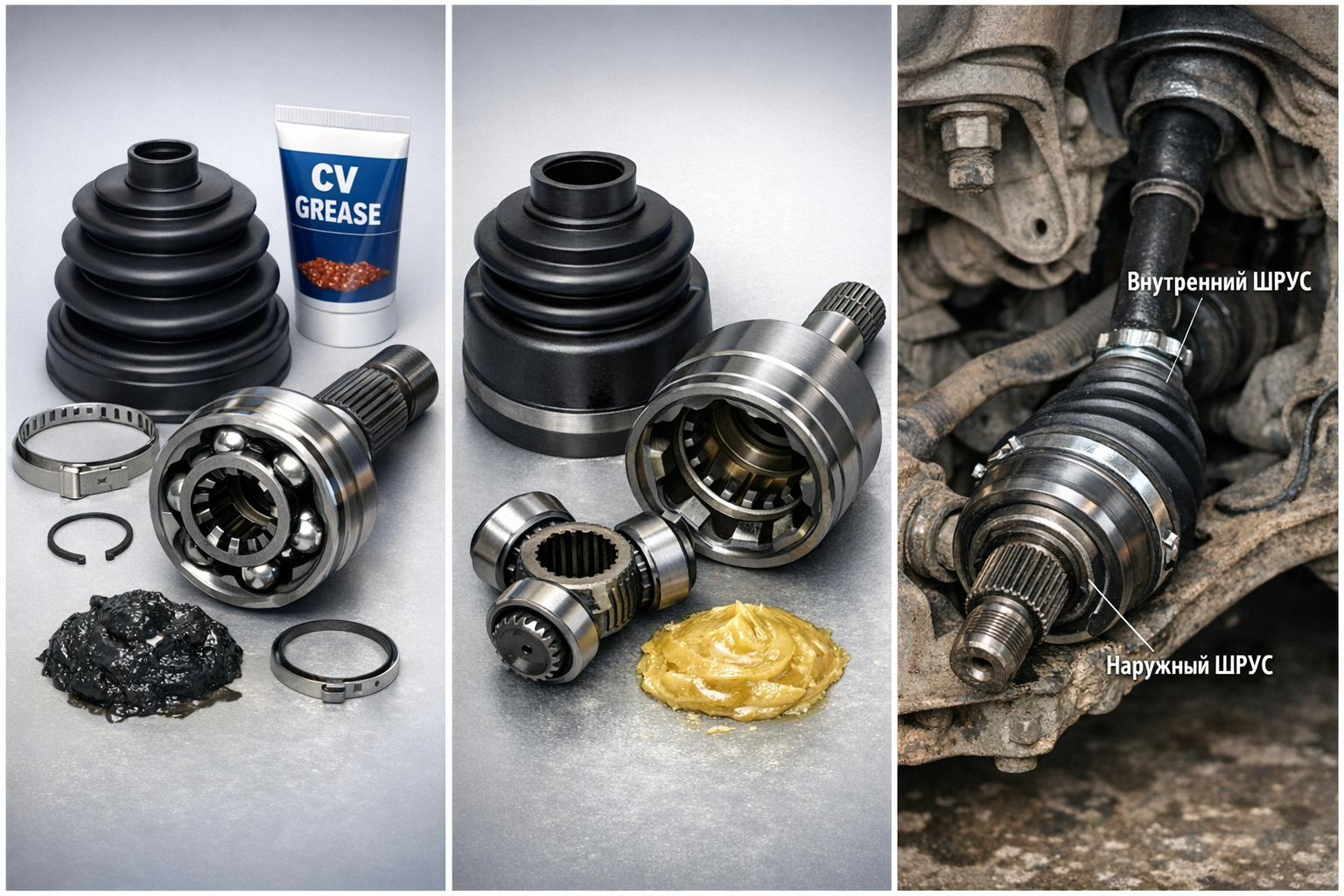

Для наружного и внутреннего ШРУСов используют разные типы смазок:

• Наружный ШРУС: смазка с дисульфидом молибдена, черного или темно-серого цвета. Молибден создает защитную пленку на деталях, снижает трение. Требуется 80-100 грамм на один шарнир.
• Внутренний трипод: высокотемпературная смазка БЕЗ молибдена, обычно светлого цвета (бежевая, желтоватая). Требуется 90-120 грамм.

Критически важно: нельзя использовать молибденовую смазку для внутреннего ШРУСа. Молибден повреждает игольчатые подшипники роликов, вызывая их преждевременный износ.

Популярные марки смазок: Liqui Moly, Castrol, ШРУС-4, Литол-24 с молибденом (только для наружного).

Последствия езды без смазки

Если пыльник порвался и смазка вытекла, ШРУС живет от недели до месяца в зависимости от интенсивности эксплуатации. Без смазки и защиты от грязи происходит следующее:

• Шарики или ролики теряют зеркальную поверхность, появляются задиры.
• Канавки выкрашиваются, образуются раковины.
• Детали перегреваются от трения, возникает ускоренный износ.

Результат — полное разрушение шарнира, замена всего узла. Восстановить изношенный ШРУС невозможно, только замена на новый или контрактный.

Причины выхода из строя

Естественный износ

При спокойной езде и своевременном обслуживании ШРУС служит 100-150 тысяч километров. Некоторые доживают до 200 тысяч. Факторы, ускоряющие износ:

• Агрессивная езда с резкими стартами и торможениями.
• Плохие дороги с ямами и колдобинами.
• Частые поездки по бездорожью.
• Дрифт и спортивное вождение с вывернутыми колесами под нагрузкой.

Повреждение пыльника

Главная причина преждевременного выхода ШРУСа из строя. Пыльник повреждается от:

• Камней, вылетающих из-под колес.
• Наездов на бордюры и высокие препятствия.
• Морозов ниже минус 30 градусов — резина дубеет и трескается.
• Естественного старения материала — резина теряет эластичность за 5-7 лет.

После повреждения пыльника начинается цепная реакция: вытекает смазка, попадает грязь и вода, ускоряется износ, появляется хруст, разрушение шарнира.

Перегрузки

Резкие старты с пробуксовкой, дрифт с вывернутыми колесами, экстремальное вождение создают нагрузки, на которые ШРУС не рассчитан. Максимальный износ происходит при сочетании двух факторов: вывернутые до упора колеса плюс резкое ускорение под нагрузкой.

Тюнингованные автомобили с увеличенной мощностью двигателя быстрее убивают штатные ШРУСы. Для таких машин нужны усиленные шарниры.

ШРУС — надежный узел при правильном обслуживании. Главное — следить за состоянием пыльников и не игнорировать первые признаки неисправности. Характерный хруст на поворотах или при езде по ямам — сигнал для проверки.

Своевременная замена пыльника стоит 20-30 долларов и занимает час работы. Замена изношенного ШРУСа обойдется в 100-200 долларов за деталь плюс работа. Проверяйте пыльники визуально каждые 10 тысяч километров при смене колес на сезонные шины.

Помните: легче предотвратить поломку, чем ремонтировать последствия. Целый пыльник — живой ШРУС.
