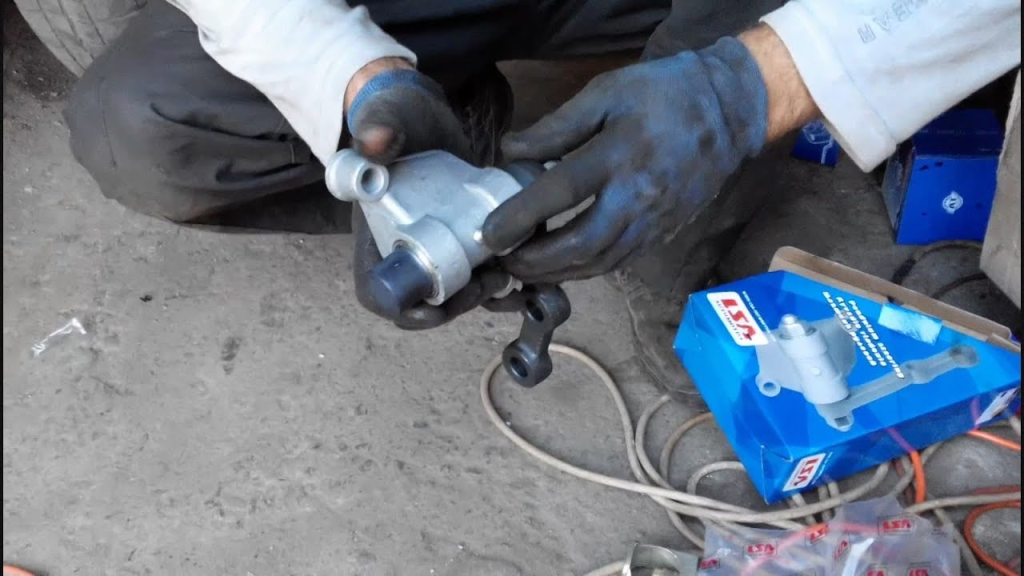

Маятниковий важіль є важливою і багатофункціональною складовою механізму рульового керування, особливо характерною для автомобілів, які використовують схему рульового приводу типу «черв’як-ролик» або інші системи з рульовою трапецією, що досі широко застосовується у вантажних автомобілях та позашляховиках. Хоча в переважній більшості сучасних легкових автомобілів з рульовими рейками цей елемент був замінений, його роль у підвісках старіших і більш міцних конструкцій є критичною для точності та надійності керування, як зазначають фахівці антернет-магазину автозапчастин zap-zap.com.ua.
Основна функція та принцип дублювання руху
Основна функція маятникового важеля, який іноді називають маятниковою сошкою, полягає у дублюванні та передачі руху рульової сошки, що безпосередньо приводиться в дію рульовим механізмом. Це необхідно для створення рульової трапеції — системи тяг і важелів, яка забезпечує синхронний та геометрично правильний поворот обох передніх коліс.
Маятниковий важіль встановлюється на протилежному боці рами або підрамника від рульового механізму. Він кріпиться до кузова або рами за допомогою шарнірного з’єднання (зазвичай це втулки або підшипники), яке дозволяє йому хитатися у горизонтальній площині. Рульова тяга, що йде від рульового механізму, з’єднується з маятниковим важелем, а від нього вже відходить поперечна або бічна тяга, що завершує рульову трапецію. Таким чином, коли водій повертає кермо, рульовий механізм штовхає або тягне першу рульову тягу, і ця тяга, через трапецію, змушує маятниковий важіль здійснювати симетричний рух. Цей механізм забезпечує, щоб рух, що створюється рульовим редуктором, був точно відтворений на протилежному боці автомобіля.
Вплив на керування, жорсткість і безпеку
Маятниковий важіль має безпосередній і вирішальний вплив на точність, стабільність і загальну безпеку рульового керування.
Він забезпечує необхідну жорсткість та надійність всього рульового приводу. Завдяки своєму кріпленню до рами або підрамника, він виступає як додаткова, жорстка опорна точка для рульових тяг. Це запобігає надмірному вигинанню або деформації рульових тяг при значних навантаженнях, що є особливо важливим для важких автомобілів або автомобілів з довгою колісною базою, де рульові тяги мають велику довжину. Жорсткість системи безпосередньо корелює з інформативністю керма для водія.
Крім того, маятниковий важіль є невід’ємною частиною рульової трапеції, яка відповідає за геометричну коректність рульового керування. Ця трапеція повинна забезпечувати правильні кути повороту для обох коліс при маневруванні (виконання принципу Акермана), щоб колеса котилися без проковзування. Будь-який люфт або знос у втулках, на яких кріпиться маятниковий важіль, негативно впливає на цю геометрію. Зношений важіль викликає відчутний люфт керма, робить автомобіль нестабільним на високій швидкості, вимагає постійного корегуючого підрулювання і може бути джерелом стукоту в підвісці при проїзді нерівностей. Крім того, порушення геометрії, спричинене люфтом, неминуче призводить до швидкого та нерівномірного зносу шин, оскільки порушується постійність кутів сходження. Враховуючи його критичну роль у передачі зусилля, підтримці геометрії та загальній безпеці, своєчасна діагностика та заміна зношеного маятникового важеля є абсолютно необхідною умовою для безпечної експлуатації автомобіля.
